Welche Zündspule ist richtig???

Hallo



Welche Zündspule gehört denn in einen BS Spider 1438 ccm mit Unterbrecherzündung?

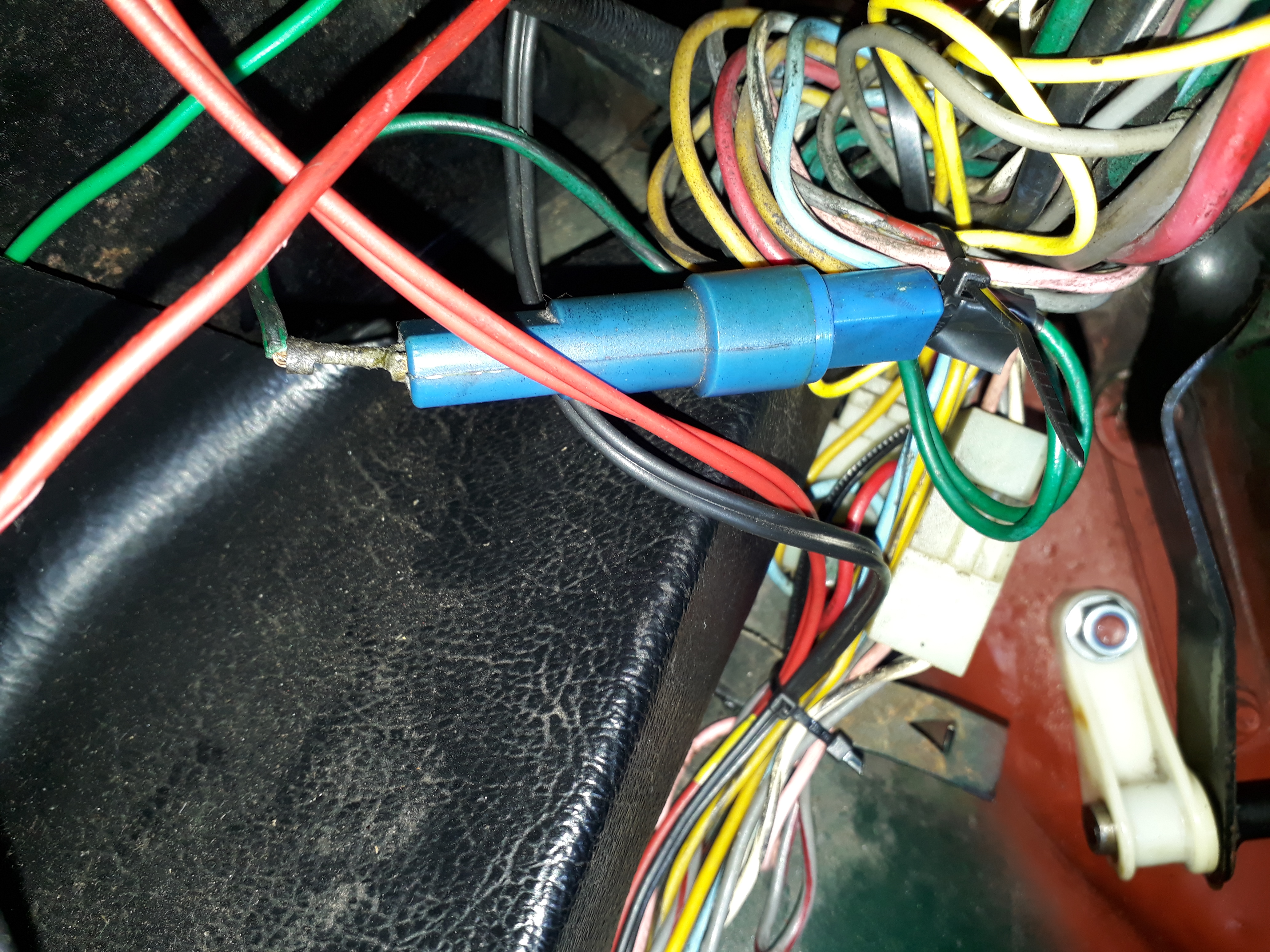

Eine ganz normale 12 V Spule oder eine Hochleistungsspule mit Vorwiderstand. In meinem Schaltplan sieht man am Abgang zum Unterbrecher einen Widerstand eingezeichnet. Vorwiderstände bei Zündspulen gehören doch aber vom Zündschloß kommend vor den Anschluß 15 der Zündspule und bräuchten doch dann aber auch eine Startanhebung beim anlassen. Diese ist doch aber nicht vorhanden? Andere Frage..unter meinem Armaturenbrett hängt lose in grün schwarzen Kabeln ein aufschraubbarer Sicherungshalter der selbst blau aussieht. Ist das orginal und welche Aufgabe hat der?

Gruß Lars

Hallo,

Hat keiner einen Hinweis wegen der Zündspule? Wo ist bei euch das braune Kabel für den Drehzahlmesser angeschlossen? So wie auf dem Schaltplan-Bildausschnitt an der Zündspule Unterbrecherseite...Nummer 7?

Das blaue Teil aus meinen anderen Kommentaren beinhaltet wohl keine Sicherung sondern einen Widerstand. Hat laut Schaltplan was mit der Temperaturanzeige bzw. der Warnlampe für Kühlwassertemperatur zu tun. Im Schaltplan mit der Nummer 17 bezeichnet.

Gruß Lars

Anhang

Moin Lars,

Das Drehzahlsignal ist eine Dreiecksignal, das vom Unterbrecher-Kontakt getaktet wir, somit muss das Drehzahlsignal an Klemme D (Sollte an der Spule eingegossen sein)

Die Spule hat drei Anschlüsse, B+ D und 1, B+ ist 12 Volt vom Zündschloss (Klemme 15) D geht zum Verteiler und dort zum Unterbrecherkontakt, 1 ist der Hochspannungsanschluss.

Zum blauen Sicherungshalter, da ist ein Widerstand in Form einer Torpedo-Sicherung drin.

Du hast einen Temperaturgeber der das Instrument ansteuert.

Zusätzlich gibt es einen Temperatur-Schalter der ab einem bestimmten Wert durchschaltet und das Instrument auf Voll (Roterbereich) schaltet.

Damit das Instrument dabei nicht durchbrennt, ist dort der Vorwiderstand drin, als Begrenzung sozusagen.



Gruß

Sven

Man kann ein Auto nicht wie ein menschliches Wesen behandeln - ein Auto braucht Liebe (Walter Röhrl)

Sirion, ich danke dir.

Ich warte noch auf die neue Zündspule, dann klemme ich das so an und ab April kann ich es dann testen...

Gruß Lars
